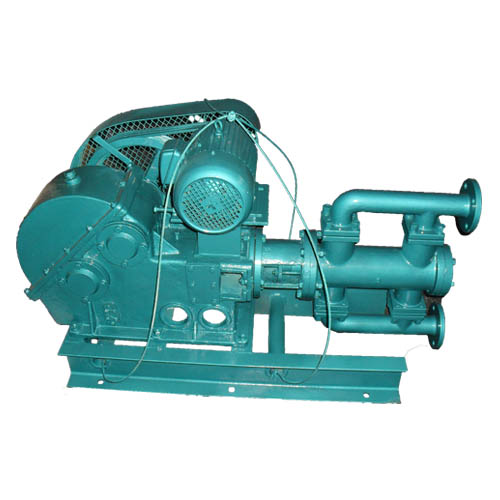

| WB型電動往復泵 |  |
WB電動往復泵概述 WB系列電動往復泵（電動高壓泵）過流部份分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品及其他無腐蝕性之液體，不銹鋼材質， 由1cr18ni9ti鋼制成。適用于抽送各種酸堿類液體， WB電動往復泵特別適合于槽車卸車之用。及其他需要自吸的場合。往復泵與離心泵的區別相比有共性也有個性。在理論上說，往復泵壓力只要泵體強度、密封、功率足夠，可以認為 設計值足夠高，并且和流量無關，而流量主要取決于缸體容積大小和沖程數。往復泵流量由于泵體容積和沖程數，一般情況下難以改變或調節，故流量是固定的。往 復泵的實際運行壓力則和系統管路有關，也就是取決于管路系統的背壓。它的意思是，泵啟動運行后，把液體送到管路中，此時泵管路上只是充滿液體，并未建立起 壓力，只有泵繼續輸出液體到管路，而從管路出口的流量少于泵輸入管路的流量，此時連續不斷供液，才會(huì )建立起壓力，因為液體是不可壓的，所以這個過程是極快 的。一旦供求平衡，則壓力就維持不變，如果管路出口閥門開大，管路輸出流量大于泵輸給管路的流量，泵液供不應求，則壓力下降。
WB電動往復泵分為二大系列： WB往復泵系列一：WB1、WB2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油 庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列輸送介質溫度不能超過150℃。 WB往復泵系列二：WBR型高溫往復泵系列，是本公司專為煉油、造紙、油氈、石化、塑料等行業設計生產的一種耐高溫泵。WB型電動往復泵結構緊湊，設計合理，參照國外產品并消化吸收，是一種很有使用前途的輸送設備。WB型電動往復泵對于一些用戶仍在使用的蒸汽往復泵，是一種節能，環保代替產品。適用于溫度100℃～400℃ 之間熱水、熱油漿、導熱油或其它物理、化學性能類似于油水的高溫介質。經過多年的運行，針對輸送高溫度塑料，本公司在原來的基礎上，對該泵的關鍵部位作了重大改進如泵長軸、泵體、單向球閥98年推出新一代高溫往復泵，該泵的使用壽命便長，維修更方便。
WB電動往復泵主要特點 WB1、WB2系列往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。WBR型高溫往復泵機體部份由齒輪箱、電機、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑。泵體由鑄鋼組成雙層夾套結構，夾套內可通蒸汽，以進行保溫（如重油類），泵閥結構采用球閥方式，密封可靠、動作靈敏。泵頭和箱體之間有冷卻套隔開，冷卻套用自來水循環方式，可用效地阻止泵頭熱量向箱體部擴散。ＷＢ往復泵密封填料采用國內先進的石墨纖維高溫填料，其它零部件均采用耐熱鋼及時有效處理，保證了該泵的使用壽命。

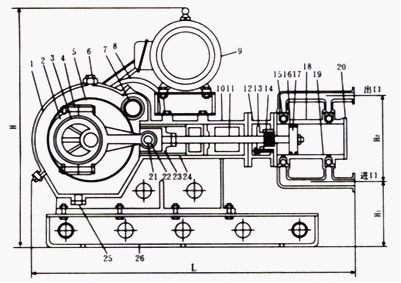

WB型電動往復泵結構簡圖

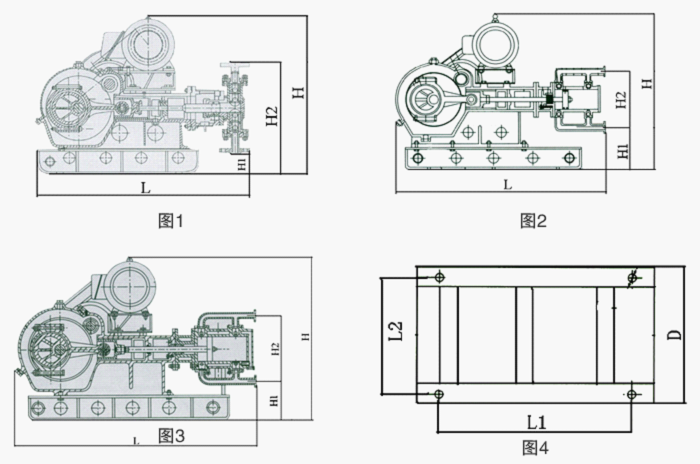

WB1-0.75/16, WB1-0.75/25, WB2-1/120, WB2-2/60 的結構圖見圖1。 WB其他系列的結構圖見圖2。 WBR的結構圖見圖3。 底架結構見圖4
WB型電動往復泵性能參數表
WB電動往復泵底座安裝尺寸表
WB型電動往復泵安裝注意事項 1、WB電動往復泵水平安裝在20～30mm高的水泥混凝土基礎上，進出口管路不得負擔其它物體及管路的重量。 2、齒輪箱內注120#工業齒輪油。 3、在管路容易堵塞的場合，須安裝安全閥，以保證泵的安全運行，如用戶需另外訂貨，請向本公司提出。 4、冬季用泵須檢查蒸汽是否暢通，以免介質凍結時開泵造成損壞。 5、開泵前必須先打開進出口閥門。
